Пример "пакета" документов дизайнера-конструктора, выполненных удаленно

бесплатно > > СКАЧАТЬ < < / 754.9Kb

  • Модель изделия (*.bdf);
  • Внешний вид изделия с габаритными размерами (*.pdf);
  • Внешний вид изделия (*.jpg);
  • Спецификация материалов, работы (*.xls);
  • Деталировка (*.xls);
  • Оптимальный раскрой (*.pdf);
  • Список фурнитуры на склад (*.xls);
  • Схема сборки (*.xls);
  • Бирка на упаковку (*.xls);


согласно прайс-листу разработка такого изделия обошлась бы Вам в: 2360р.



посмотреть готовое изделие, и процесс сборки

12.12.2017
7714

вернутся на верх
открыть прайс-лист в pdf
скачать прайс-лист в xls

Комментарии: 2

Спам Посмотрел пример пакета документов.

Названия деталей рекомендовал бы привести в соответствие с ГОСТ 13-139-82 Детали мебели. Термины и определения.
Например, нет такой такого названия детали - "Бок", а есть - "Боковая стенка". И т.д.

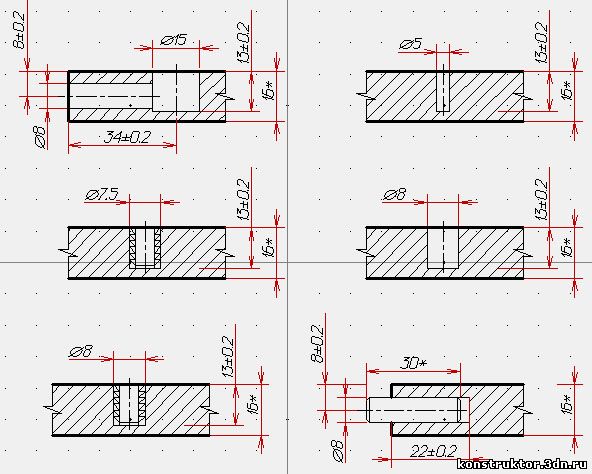

Вместо вычерчивания в масштабе и подписывания отверстий 1, 2, ... лучше применять на их месте условные обозначения, привязанные к осям. И делать экспликацию, можно с чертежом этого отверстия в одной или двух проекциях (ведь непонятно при сверлении в торец смещать ось выше-ниже или сверлить по середине) См. учебник Погребского или Барташевича.

В примере привёл бы пример для допусков размеров по ГОСТ 6449-82 Изделия из древесины и древесных материалов. Допуски и посадки.

Об обозначении кромок. Отодвинь линии их обозначения от контура детали подальше. Легче будет читаться такой чертёж. Толстые кромки (2мм) рекомендую обозначать двойной линией с указанием стыка, чтобы был виден порядок оклейки (что первой клеется, что второй: иногда это важно).

27.01.2011
AndrewP
Спам с ГОСТом я знаком, но не люблю "усложнять" - любому понятно что "бок" = "боковая стенка", в мебели все "стенка" либо "панель".
чертежи в примере получены автоматически в bCAD`e (см видео), от сюда и обозначение кромки, и нумерация отверстий (выбрать схематичное обозначение там можно, но на нашем п/я привыкли так).
Сверление в торец, в ЛДСП16 по умолчанию 8 (да и в табличках на чертеже везде стоит 8 мм. если бы был ЛДСП22 то там было бы указано с какой стороны (от лица или от тыла)).
Указывать разрезы смысла мало, зачем загромождать чертёж их можно вынести в отдельный документ (типа справки на п/я)
28.01.2011
